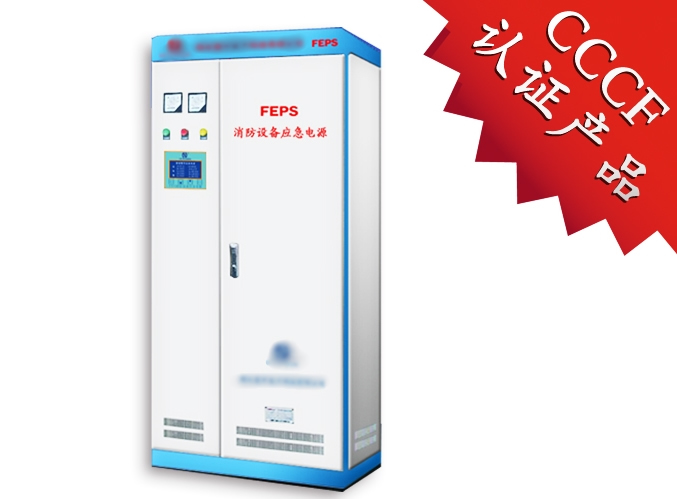

EPS應急電源15kVA（三相）

　必勝消防集中照明應急電源有單相HZ—D—□kVA—D和三相HZ—D—□kVA—S型，應急切換時間在0.2~3秒之間(可選)。慧中HZ—D—□kVA—D型應急電源為單相輸入、單相輸出的單相後備式應急電源，其輸出功率範圍從0.5KW～10KW。必勝HZ—D—□kVA—S型應急電源為三相輸入、三相輸出的三相後備式應急電源，其輸出功率範圍從2.2KW～500KW。該系列應急電源切換時間短,輸出功率大，廣泛應用于醫院手術室、鐵路、隧道、機場、體育館、圖書館、市政設施、工礦企業、能源行業、生産流水線等設備的後備電源。

突出優勢

　必勝電源産品特點

　1、模塊化結構設計,維護方便;

　2、有零切換在線式和快速切換後備式供客戶選擇;

　3、中文液晶LCD、TFT真彩觸摸屏兩種顯示屏供客戶選擇;

　4、有LED指示和聲光告警功能,工作運行狀态一目了然;

　5、具有消防聯動功能,可通過RS232或RS485接口實現遠程監控;

　6、輸出純正弦波穩頻(50Hz±0.01%)穩壓(AC220/380V±5%)電源;

　7、電池巡檢系統自動監控電池工作狀态,記錄1000條電池曆史信息;

　8、比發電機組切換時間快1000倍以上,無污染且綜合造價更低,性價比更高;

　9、智能電池充電管理系統,高效率三段脈沖式充電,延長電池使用壽命;

　10、采用美國TI公司64位DSP中央處理器,運算速度更快,可存儲3000條曆史記錄供查詢;

　11、自動化管理無人值守運行,能耗低,非應急供電時基本不耗電,綜合造價低節省投資;

　12、具有直流欠壓、輸出缺相、輸出過流、輸出短路、電池開/短路、充電開/短路、電池反接 、逆變故障等多重保護功能;

　13、采用三電平倍頻驅動全橋SPWM逆變器,設計波峰比高、開關和濾波器損耗低、逆變效率高,能适應容性、感性、阻性、非線性負載,能承受電機啓動時産生的沖擊電流。

　與現有産品對比優勢

　1、采用先進的市電隔離技術,在設備搶修或例行檢修過程中,市電隔離輸出至負載設備,不影響本設備的檢修和負載設備的正常運行,大大提高了設備的可靠性;

　2、自産自供蓄電池,避免了使用過程中質量責任推托問題,電池容量足,耐過放電能力強,可自行緩解電池放電硫化,循環使用壽命長;

　3、數據采集、判斷、邏輯分析與控制全部數字化、軟件化,控制功能齊全,智能化程度高;

　4、自主研發的數字式逆變控制系統,擁有自主知識産權,便于不斷升級産品性能,并可按用戶要求變更或增加控制功能;

　5、關鍵部分采取冗餘設計,提高了系統的工作效率,不會出現系統崩潰故障;

　6、完善的緩沖與保護設計,核心控制元件采用國外知名品牌;

　7、采用三電平倍頻驅動全橋SPWM逆變器,開關損耗和濾波器損耗低,逆變效率高、綜合性能優;

　8、主機可存儲3000條曆史記錄;

　9、可為客戶量身打造戶外型應急電源設備,機櫃有冷軋鋼闆和不鏽鋼鋼闆兩種材質可供選擇。進口模塊

工作原理

　EPS應急電源采用單體逆變技術，集充電器、蓄電池、逆變器及控制器于一體。系統內部設計了電池檢測、分路檢測回路，其他主要部件的工作原理，智能化應急電源，采用後備式運行方式。1、當市電正常時，由市電經過互投裝置給重要負載供電，同時進行市電檢測及蓄電池充電管理，然後再由電池組向逆變器提供直流能源。在這裏,充電器是一個僅需向蓄電池組提供相當于10%蓄電池組容量(Ah)的充電電流的小功率直流電源，它并不具備直接向逆變器提供直流電源的能力。此時，市電經由EPS的交流旁路和轉換開關所組成的供電系統向用戶的各種應急負載供電。與此同時，在EPS的邏輯控制闆的調控下，逆變器停止工作處于自動關機狀态。在此條件下，用戶負載實際使用的電源是來自電網的市電，因此，EPS應急電源也是通常說的一直工作在睡眠狀态，可以有效的達到節能的效果。2、當市電供電中斷或市電電壓超限(±15%或±20%額定輸入電壓)時，互投裝置将立即投切至逆變器供電，在電池組所提供的直流能源的支持下，此時，用戶負載所使用的電源是通過EPS的逆變器轉換的交流電源，而不是來自市電。3、當市電電壓恢複正常工作時，EPS的控制中心發出信号對逆變器執行自動關機操作，同時還通過它的轉換開關執行從逆變器供電向交流旁路供電的切換操作。此後，EPS在經交流旁路供電通路向負載提供市電的同時，還通過充電器向電池組充電。4、除用于應急照明系統外，其中三相智能化變頻應急電源主要是為一級負荷中的電動機提供一種可變頻的應急電源系統，該産品方便解決了電動機的應急供電及其啓動過程中對供電設備的沖擊影響。智能化應急電源可接受消防聯動信号、建築智能總線信号控制，并可設定優先級，防止越級控制。

技術參數
